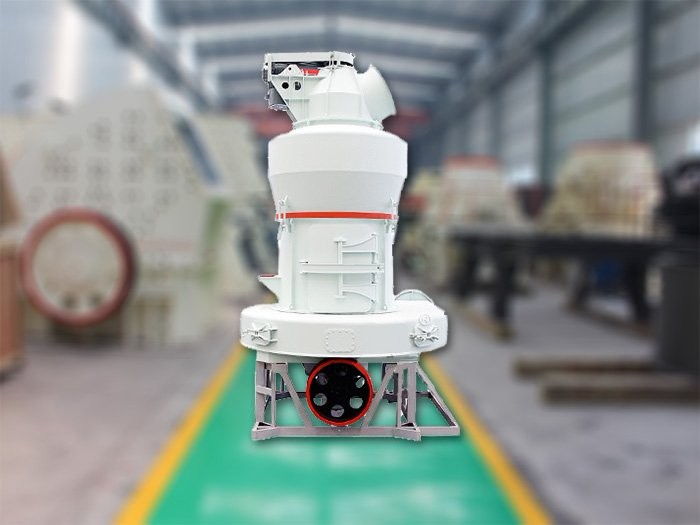

欧式梯形磨粉机

欧式梯形磨粉机

欧式梯形磨粉机用于矿山、建材、化工、冶金、火电、煤炭等行业粉磨。

进料粒度进料粒度≤40mm

生产能力生产能力35-132t/h

适用物料:粉磨莫氏硬度在9级以下,湿度在6%以下的各种非易燃易爆矿产物料

24小时咨询热线:0371-67199558

免费获取报价

欧式梯形磨粉机介绍

MTW系列欧式梯形磨粉机,是我公司在长期的磨机研发经验的基础上,根据众多磨粉机用户的使用与建议,经潜心研究创新设计出的新一代新型磨粉机,该机型采用了锥齿轮整体传动、内部稀油润滑系统、弧形风道等技术。主要是用于矿山、建材、化工、冶金、火电、煤炭等行业粉磨莫氏硬度在9级以下,湿度在6%以下的多种非易燃易爆矿产物料,成品细度可在30-400目可调节。

欧版立式磨粉机图片展示

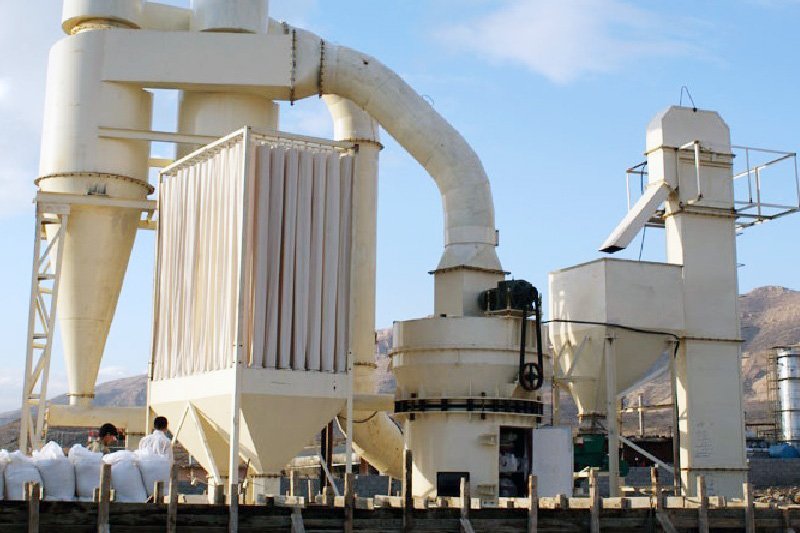

欧式梯形磨粉机现场

欧式梯形磨粉机现场

欧版立式磨粉机图片

欧版立式磨粉机图片

欧版立式磨粉机现场图

欧版立式磨粉机现场图

欧式梯形磨粉机优势特点

锥齿轮整体传动

传统磨机需另有减速机、通过联轴节传动主轴,安装时对中难度大,易产生噪音,降低效率,MTW系列欧式梯形磨为锥齿轮整体传动,结构更加紧凑,安装调节更方便快捷,效率大大增加。  

内部稀油润滑系统

传统磨机润滑形式为脂润滑,润滑阻力大、温升高、轴承寿命短,MTW系列欧式梯形磨采用内部油泵,无需另外增加油泵或润滑站,就可以实现主轴轴承和圆锥齿轮轴轴承的润滑。

弧形风道

传统磨机中的磨粉机风道,均为直板型风道。这种结构存在着气流冲击风道板产生阻力,气流分子间相互碰撞的能量损失大,易产生涡流导致风道堵塞等缺点,MTW系列欧式梯形磨所采用风道为曲面型风道,切向气流进口顺滑,阻力小,内部出口方向有利于物料的分散,不容易堵料。

曲面可换刀刃铲刀

传统磨机铲刀刀刃磨损较快,铲刀为整体铲刀,刃部磨损后,需要整体更换铲刀,浪费材料,增加停机更换时间。MTW系列欧式梯形磨铲刀,刃部采用高耐磨合金材料,使用寿命长,更换时只需更换刀刃部分,提高了材料利用率。另外传统的平面型铲刀,物料铲起后堆积在一个层面上,使磨辊磨环中部磨损严重,曲面型铲刀可将物料导向立面,使磨辊磨环上、中、下部都能粉磨,使其均匀磨损,同时也增大了有效工作面积,从而增加了产量。

隔离式旋风集粉器

内筒与混合气粉流之间采用隔离结构,能够有效的提高选粉效率和选粉精度。

无阻力进风蜗壳(小观察门无涡流):传统磨机的进风蜗壳观察门内部门板内面向外凸出,与进风蜗壳内面不在一个平面上,这样就易产生涡流效应,增加系统能耗。MTW系列欧式梯形磨采用内部门板内面与进风蜗壳内面在同一曲面上,这样就能有效的避免涡流效应。

精美外观

欧版立式磨粉机不仅内部采用了诸多新的结构,而且外观也采用优美的弧形结构设计,使整台机器显得更加秀外慧中。

欧版立式磨粉机工作原理

大块状物料经颚式破碎机破碎到所需粒度后,由提升机将物料送至储料斗,再经振动给料机将料均匀定量连续地送入欧版立式磨粉机内进行研磨,粉磨后的粉子随风机气流上升,经选粉机进行分级,符合细度的粉子随气流经管道进入大旋风收集器内,进行分离收集,经出粉阀排出即为成品粉子。气流由大旋风集粉器上端回风管吸入离心引风机,本机整个气流系统是密闭循环的,并且是在正负压状态下循环流动的。在磨室内因被磨物料中有一定的含水量,研磨时产生热量导致磨室内气体蒸发改变了气流量,以及整机各管道接合处密封不严,外界气体被吸入,使循环气流风量增加,为此通过调整风机与主机间的排气管来达到气流的平衡,并将多余的气体导入布袋除尘器内,把余气带入的粉子收集起来,余气被净化后排出。

欧式梯形磨粉机

技术参数

名称 ZTM100 ZTM130 ZTM140 ZTM160 ZTM180 ZTM190
磨辊数量(个) 4 4 4 4 4 4
磨辊直径x高度(mm) Ф360x190 Ф410x210 460x240 Ф440x270 Ф520x280 Ф640x330
磨环直径x高度(mm) Ф950x190 Ф1280x210 1380x240 1600x270 1750x280 1950x330
主机转速 132 106 105 92 78 72
最大进料粒度(mm) ≤25 ≤30 ≤30 ≤30 ≤35 ≤35
成品粒度(mesh) 80-600 80-600 80-600 80-600 80-600 80-600
产量(t/h) 0.5-6.5 2.0-14.0 3.0-17.5 5.0-25 6.5-32 8.5-40
外形尺寸长x宽x高(mm) 7350x5900x7900 8000x8550x9700 9700x8500x10200 9230x10116x10510 9368x11500x11000 10465x11372x11500
主机电机功率(kW) 37-45 75-90 90-110 132-160 185-200 220-250
选粉机电机功率(kW) 5.5-11 18.5-22 22-30 30-37 37-45 45-55
引风机电机功率(kW) 30-37 75-90 110-132 160-200 200-220 220-250
除尘器型号 DMC36 DMC36 DMC48 DMC64 DMC96 DMC96
除尘器功率(kW) 3 3 3 5.5 7.5 7.5
空压机功率(kW) 4 4 4 5.5 7.5 7.5
电磁振动给料机型号 GZ2F GZ3F GZ3F GZ3F GZ4F GZ5F
电磁振动给料机功率(kW) 0.15 0.2 0.2 0.2 0.45 0.65
