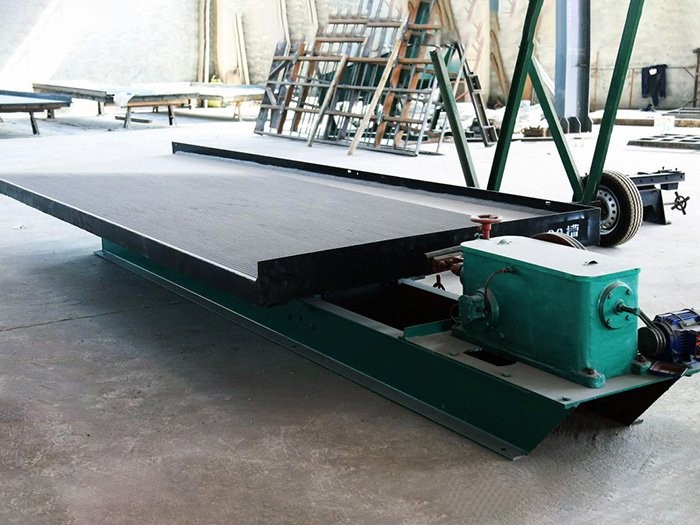

摇床

摇床

摇床是用于选别细粒物料的重力选矿设备,应用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

给矿粒度给矿粒度≤2mm

给矿量给矿量10-60t/d

适用物料:广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。

24小时咨询热线:0371-67199558

免费获取报价

摇床介绍

摇床是用于选别细粒物料的重力选矿设备,广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。 选矿摇床通常是由床面、机架和传动机构三大部分组成。除此之外还有冲水槽,给矿槽,机座等,整个床面由机架支撑或吊起,机架上装有调坡装置。 选矿摇床可以使矿粒按其密度和粒度不同而沿不同方向运动,并从给矿槽开始沿对角线呈扇形展开,依次沿床面的边沿排出,排矿线很长,能产出多种质量不同的产物,如精矿、次精矿、中精矿和尾矿等。 选矿摇床被作为重选设备,曾广泛用于砂金等矿物的分选,主要用于选金或选煤等。我厂生产摇床历史悠久,并不断开发创新,从最初的直条床面摇床基础上发展到单曲波床面摇床(上世纪70年代);到双曲波床面摇床(上世纪90年代),使摇床的处理量、回收率和富集比都有大幅度的提高。

图片展示

摇床展示

摇床展示

优势特点

恒温恒湿

水位自动识别,防止蒸发干枯。静音风扇强制式对流,确保恒温。

降温快

强劲制冷系统,瞬间降温,自动化霜,低温状态下长时间运行。

自身保护

开门自停关门自动运转、漏电过电流保护等安全保护功能。

声光报警

电机过热、速度失控情况时,保护性切断电源并声光报警。

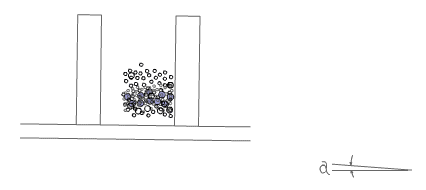

工作原理

摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向 。

往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之上、下 运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

摇床工作原理

技术参数

名称 粗砂摇床 细砂摇床 矿泥摇床
床面尺寸 长度(mm) 4450 4450 4450
传动端宽(mm) 1855 1855 1855
精矿端宽(mm) 1546 1546 1546
最大给矿粒度(mm) 2 0.5 0.15
给矿量(t/d) 30-60 10-20 15-25
给矿浓度(%) 25-30 20-25 15-25
行程(mm) 16-22 11-16 8-16
频率(f) 45-48 48-53 50-57
床面清洗水量(t/d) 80-150 30-60 10-17
床面横向坡度(Degree) 2.5-4.5 1.5-3.5 1-2
床面纵向坡度(%) 1.4 0.92 ----
床面尖灭角(Degree) 32-42 40 42
选矿面积(㎡) 7.6 7.6 7.6
床面长度比 2.6 2.6 2.6
床面端面形状 矩形 锯齿形 三角形
电机功率(kw) 1.1 1.1 1.1
传动机构 偏心连杆机构
