CS系列弹簧圆锥破碎机

CS系列弹簧圆锥破碎机

CS复合式圆锥破碎机是基于层压破碎原理和多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的高性能圆锥破。

进料粒度进料粒度≤300mm

生产能力生产能力45-1270t/h

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等。

24小时咨询热线:0371-67199558

免费获取报价

CS系列弹簧圆锥破碎机介绍

CS系列弹簧圆锥破碎机适用于破碎中等硬度以上的矿石和岩石,具有结构可靠、生产效率高、调整方便、使用经济等特点。其弹簧保险系统起过载保护作用,可使超硬异物(如铁块等)通过破碎腔而不损坏机器。采用干油或水两种密封形式,使石粉与润滑油隔离,保证机器可靠工作。破碎腔型由成品物料的粒度决定,标准型用于中碎作业,中型和短头型用于细碎作业。

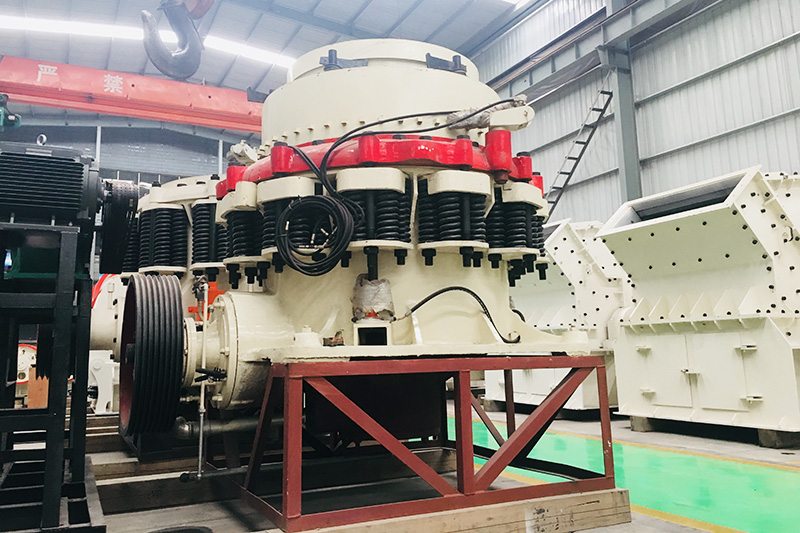

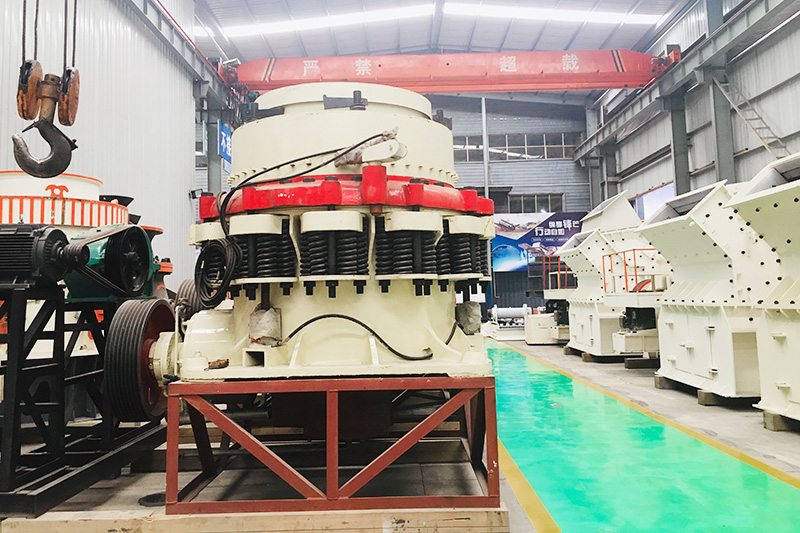

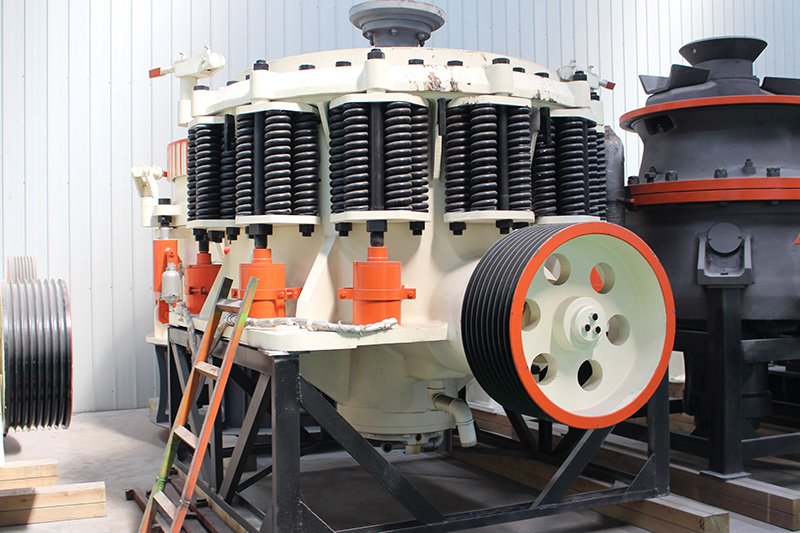

CS系列弹簧圆锥破碎机图片展示

CS圆锥破碎机

CS复合式圆锥破碎机

CS圆锥破碎机

CS复合式圆锥破碎机

CS圆锥破碎机

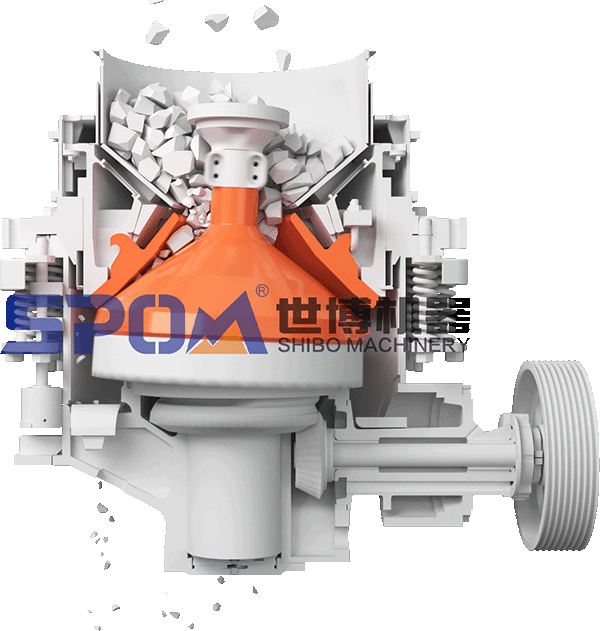

CS复合式圆锥破碎机结构展示

CS系列弹簧圆锥破碎机工作原理

破碎机工作时,电动机通过弹性联轴器,传动轴和一对锥齿轮带动偏心轴套转动,破碎圆锥在偏心套的带动下做旋摆运动,使破碎壁和轧臼壁时而靠近,时而远离,矿石在破碎腔内不断的受到挤压与冲击,而被破碎。


CS复合式圆锥破碎机工作原理

CS系列弹簧圆锥破碎机优势特点

传承经典结构设计,性能稳定可靠

弹簧圆锥破碎机之所以成为国内外应用广泛的圆锥式破碎机,得益于其在各种工况环境下工作的可靠性,而复合式圆锥破碎机保留经典结构,设备可靠性得到更大程度保证。

多种腔型可供选择,应用多种工况

有标准型和短头型两种机型,每种机型又配备多种腔型,可以适用于各种硬度物料的中碎和细碎作业需求。

层压破碎设计,出料粒形更好

利用层压破碎原理对物料进行破碎,破碎效率高,易损件磨耗低;破碎后成品呈立方体,细粒级含量高,可以很好的满足现阶段一些高品质骨料的使用需求。

使用寿命长,应用范围广

机体和配件采用高品质钢材,有效降低物料对机体和配件的破坏,可破碎数十种物料。

技术参数

型号 动锥直径(mm) 腔型 给料口尺寸(mm) 出料口尺寸(mm) 主轴转速(r/min) 电动机功率(kw) 产量(t/h) 外型尺寸(mm)
给料尺寸(mm) 开边口尺寸(mm)
CS75 910 细型
粗型
83
159
102
175
9-22
13-38
580 75 45-91
59-163
2821 × 1880 × 2164
CS110 1200 细型 127 131 9-31 485 110 63-188 2821 × 1974 × 2651
中型 156 156 13-38 100-200
粗型 178 191 19-51 141-308
CS160 1295 细型 109 137 13-31 485 160 109-181 2800 × 2342 × 2668
中型 188 210 16-38 132-253
粗型 216 241 19-51 172-349
CS220 1395 细型 155 173 25-65 485 220 180-285 3360 × 2650 × 3050
中型 188 198 22-50 215-330
粗型 230 245 19-45 230-570
CS250 1650 细型 188 209 16-38 485 250 181-327 3911 × 2870 × 3771
中型 213 241 22-51 528-417
粗型 241 268 25-64 299-635
CS315 2134 细型 253 278 19-38 435 315 281-726 4631 × 3251 × 4732
中型 303 334 25-51 608-998
粗型 334 369 31-64 789-1270
