JC欧版颚式破碎机

JC欧版颚式破碎机

欧版颚式破碎机适宜于破碎抗压强度不高于280Mpa的矿石、岩石、矿渣等,被破碎物料的大块度不得大于技术参数表所规定。

进料粒度进料粒度≤1360mm

生产能力生产能力90-1500t/h

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、建筑垃圾、铁矿、金矿等。

24小时咨询热线:0371-67199558

免费获取报价

JC欧版颚式破碎机介绍

JC欧版颚式破碎机适用于破碎抗压强度不高于280Mpa的矿石、岩石、矿渣等,被破碎物料的块度不得大于技术参数表所规定。主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石等。 与传统的颚式破碎机相比,JC系列欧版鄂破碎石机在设计和制造方面对细节更为重视,采用高强度材料,新制造工艺,具有结构强度更高,设备可靠性更高,破碎比更大、产量更高,综合成本更低等优势。 河南K8凯发一触即发工程机械是砂石骨料和矿产设备生产企业,已经向全球各地的客户和企业成千上万的破碎筛分、制砂,和矿业的解决方案,如今,开发生产的欧版JC系列破碎机已经成为市面上受关注的鄂式破碎机。当考虑 地对坚硬、强磨蚀性物料进行破碎时,应选择采用了新破碎技术和制造水平的JC系列欧版鄂式破碎机。

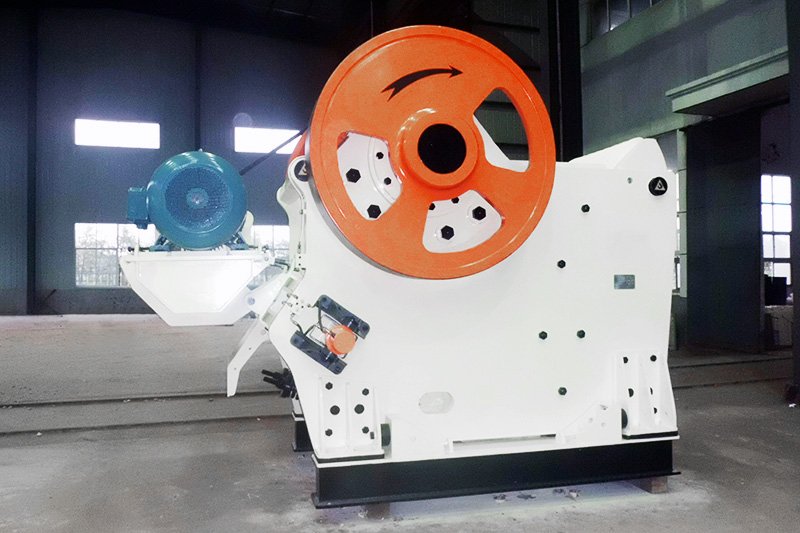

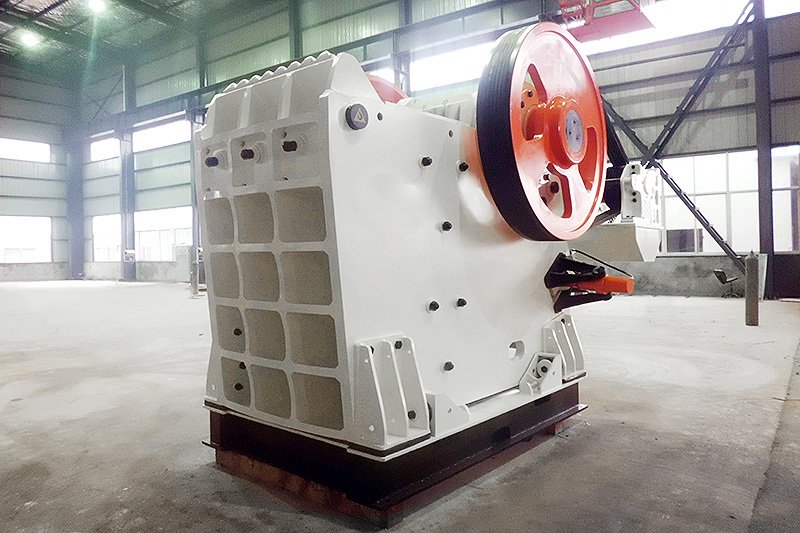

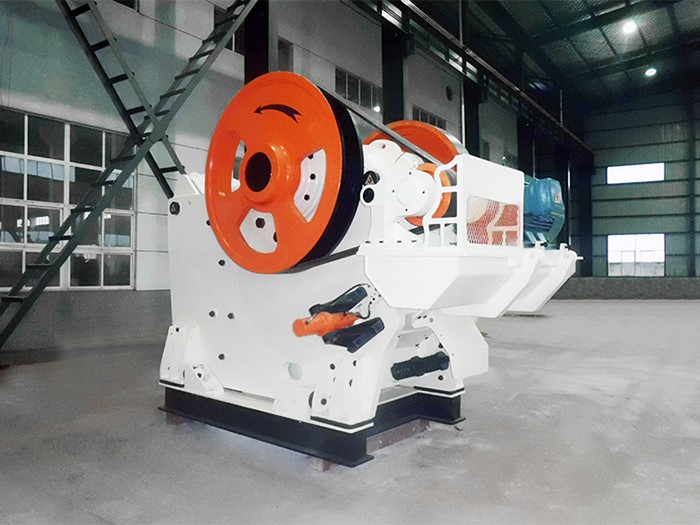

JC欧版颚式破碎机图片展示

JC欧版颚式破碎机

JC欧版颚式破碎机

JC欧版鄂破碎石机

JC欧版鄂破碎石机

JC欧版颚式破碎机性能优势

优越的腔型设计

对称"V"形腔型设计,肘板大倾角、大冲程、合理转速,使进料粒度更大、产量更高、粒度更加均匀,颚板磨损降低。    

动颚护板设计

动颚上方安装了重型护板,避免物料强力冲击,有效保护动颚体及其内部轴承不受损坏。  

整体轴承座

整体铸钢轴承座结构保证与机架配合,避免了组合式轴承座在紧固过程中对轴承造成不必要的径向载荷,使轴承运行更加平稳。   

方便快捷的粒度调节

JC系列颚式破碎机采用机械或液压排料口调整装置,其双楔块调节方式相对应垫片调节操作更加简单、安全、快捷,节省了停机时间。  

一体化电机安装

电机座与破碎机机架一体式安装方式,不仅节约了颚式破碎机的安装空间,减少了三角带的长度,而且由于机架、电机座、电机的同步运动、可调的电机座实现了三角带张力的调节,从而使三角带使用寿命更长。  

减震安装设计

破碎机采用专用的橡胶减震装置固定,有效吸收了设备振动峰值,同时允许破碎机垂直和纵向方向的位移,从而降低了对基础的冲击。

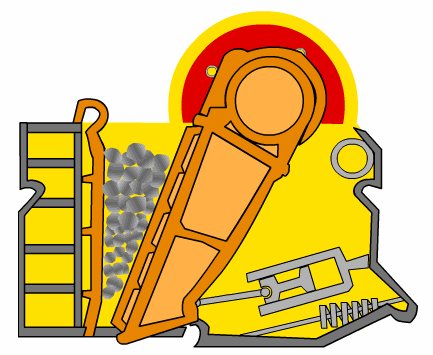

JC欧版鄂破碎石机工作原理

欧版鄂破碎石机破碎方式为曲动挤压型,其工作原理是:

电动机驱动皮带和皮带轮,通过偏心轴使动鄂前后上下摆动,当动鄂推动动鄂板向定鄂板运动时,物料被压碎或劈碎。当动鄂和动鄂板在偏心轴、弹簧的作用下后退时,先前已被 压碎或劈碎的物料从鄂板的下部排料口排出。随着电动机连续转动而破碎机动鄂作周期性地压碎和排泄物料,实现批量生产。

主要结构:主要有机架部分,偏心轴转动部分,破碎腔工作部分,保险装置,排料口调整装置等部分组成。

1、机架部分:由侧板、前箱组件、后箱焊件等组成。

2、偏心轴转动部分:主要由动颚、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。

3、破碎腔工作部分:主要由定颚板、动颚板、侧衬板、护板等组成,是破碎物料的工作零件。

4、保险装置:由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起保险作用的零件。

5、排料口调整装置:该装置用来调整排料口的大小尺寸,控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。


欧版颚式破碎机工作原理

技术参数

型号 进料口尺寸(mm) 最大进料粒度(mm) 排料口尺寸(mm)/处理能力(t/h) 功率(kw)
70 80 90 100 125 150 175 200 225 250 275 250
JC100 1000×630 600 90-160 120-180 130-190 150-200 160-210 180-230 75
JC110 1100×850 720 180-240 200-265 220-295 245-320 300-385 350-455 400-520 460-590 110
JC125 1250×950 810 270-360 325-430 385-505 445-580 500-650 560-725 620-800 160
JC140 1400×1070 910 360-470 425-555 490-640 555-725 625-815 690-900 725-985 200
JC160 1600×1200 1020 490-640 560-730 635-825 710-920 780-1010 855-1105 930-1200 250
JC210 2100×1600 1360 800-880 900-1005 1000-1125 1100-1225 1200-1375 1300-1500 450
