配置圆锥破碎机的石料厂生产线

发布日期:2021-08-24 17:26:50

返回列表
在线客服

在线客服3秒响应 · 来厂享免费定制设备 · 车接车送 · 更多福利等你来~

在线咨询

圆锥破碎机是一种石料厂比较常用的破碎机设备,常用于二段破碎,圆锥破碎机是中细碎破碎机,常搭配粗碎设备颚式破碎机,再配置给料机、振动筛、输送机等设备组成完整的石料厂生产线。

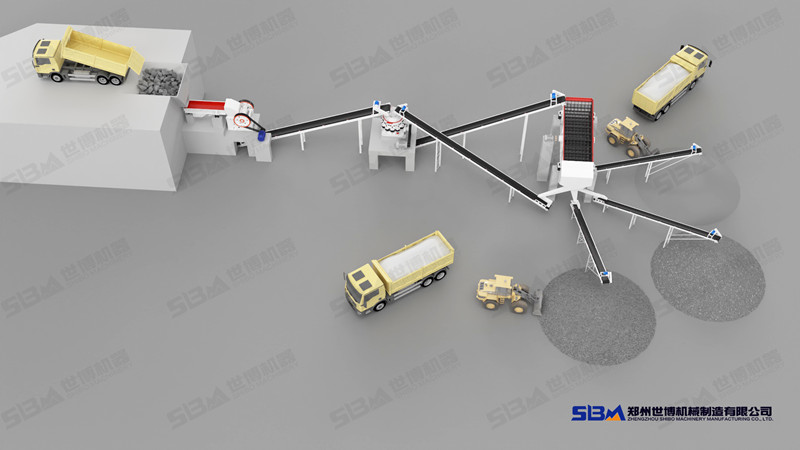

配置圆锥破碎机的石料厂生产线流程图

圆锥破碎机有单缸、多缸、全液压、复合式、移动式多个系列,下面分别是配置不同圆锥破碎机的石料厂生产线设计图。

配置单缸液压圆锥破碎机的石料厂生产线设计图:

配置单缸液压圆锥破碎机的石料厂生产线设计图

配置单缸液压圆锥破碎机的石料厂生产线设计图

配置多缸液压圆锥破碎机的石料厂生产线设计图:

配置多缸液压圆锥破碎机的石料厂生产线设计图

配置多缸液压圆锥破碎机的石料厂生产线设计图

配置全液压圆锥破碎机的石料厂生产线设计图:

配置全液压圆锥破碎机的石料厂生产线设计图

配置全液压圆锥破碎机的石料厂生产线设计图

全液压圆锥破碎机可根据需求选配下面任意型号:

型号 动锥直径(mm) 腔型 给料口尺寸(mm) 出料口尺寸(mm) 主轴转速(r/min) 电动机功率(kw) 产量(t/h) 外型尺寸(mm)
给料尺寸(mm) 开边口尺寸(mm)
SHQ300 910 细型
粗型
83
159
102
175
9-22
13-38
580 75 48-96
65-168
2821 × 1880 × 2164
SHQ400 1200 细型 127 131 9-31 485 110 68-192 2821 × 1974 × 2651
中型 156 156 13-38 105-205
粗型 178 191 19-51 146-308
SHQ500 1395 细型 155 173 25-65 485 220 180-290 3360 × 2650 × 3050
中型 188 198 22-50 220-335
粗型 230 245 19-45 235-575
SHQ600 1650 细型 188 209 16-38 485 250 186-332 3911 × 2870 × 3771
中型 213 241 22-51 263-422
粗型 241 268 25-64 304-640

配置复合式圆锥破碎机的石料厂生产线设计图:

配置复合式圆锥破碎机的石料厂生产线设计图

配置复合式圆锥破碎机的石料厂生产线设计图

配置移动圆锥破碎机的石料厂生产线设计图:

配置移动圆锥破碎机的石料厂生产线设计图

配置移动圆锥破碎机的石料厂生产线设计图

每个系列的圆锥破碎机都有其特定型号,可根据实际需求选配大型号或小型号,能达到生产目标即可。

配置圆锥破碎机的石料厂生产线案例

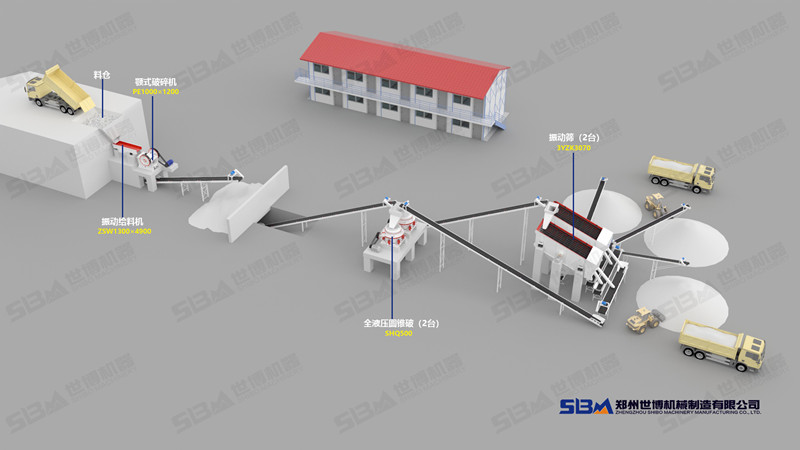

客户石料厂生产线案例配置图

客户石料厂生产线案例配置图

上图是我厂根据某客户需求为其设计的生产线,其中包含两台全液压圆锥破碎机。具体配置如下:

ZSW1300X4900振动给料机一台

PE1000x1200颚式破碎机一台

SHQ500全液压圆锥破碎机两台

3YZK3070振动筛两台

长短皮带输送机十条

适合破碎硬矿石

以上设备配置的生产线产量基本在400吨/时。如您也需要定制配置圆锥破碎机的石料厂生产线,欢迎K8凯发一触即发,我们为您设计方案。
