四层振动筛出料口怎么设计(附图片)

发布日期:2021-02-25 17:25:52

返回列表
在线客服

在线客服3秒响应 · 来厂享免费定制设备 · 车接车送 · 更多福利等你来~

在线咨询

四层振动筛

振动筛有两层、三层、四层的配置,区别就是筛网层数不同,出料种类不同。四层振动筛内置四层筛网,每层筛网筛孔大小不同,最上层筛孔大、二次其次、三层再小一个尺寸、四层筛孔尺寸最小。砂石料经过四层振动筛筛分是层层落下,层层筛选,最终得出五种不同规格大小尺寸的成品料。

四层振动筛

四层振动筛

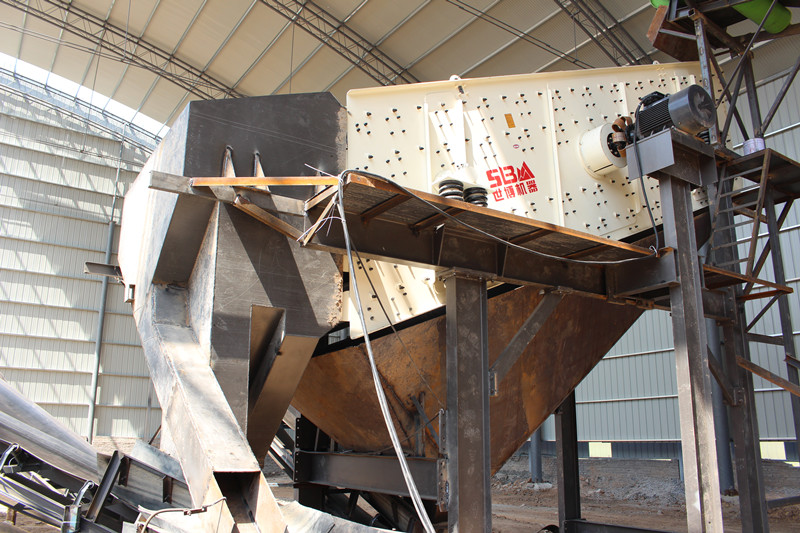

四层振动筛出料口设计(图片)

四层振动筛出料口

四层振动筛出料口

振动筛出料口图

振动筛出料口图

上图中可以看出,四层振动筛出料口是用钢铁定制焊接的,像一个多开叉的漏斗,每层筛网对应一个出料口,最下层筛网下面是一个大大的漏斗,最终各个规格的料落入不同皮带上面,被运往对应成品料堆。一般振动筛生产厂家都可以设计定制,K8凯发一触即发机器厂家就可以。

四层振动筛规格参数

型号 筛面规格 W×L(mm) 筛面层数 给料尺寸(mm) 筛孔尺寸(mm) 生产能力(t/h) 功率(kw) 振动频率(r/min) 双振幅(mm)
2YZK1237 3700×1200 2 ≤400 3-50 30-100 5.5 970 5-9
3YZK1237 3700×1200 3 ≤400 3-50 30-100 7.5 970 5-9
2YZK1548 4800×1500 2 ≤400 3-100 30-275 15 970 5-9
3YZK1548 4800×1500 3 ≤400 3-100 30-275 15 970 5-9
2YZK1848 4800×1800 2 ≤400 3-100 56-330 18.5 970 5-9
3YZK1848 4800×1800 3 ≤400 3-100 56-330 18.5 970 5-9
4YZK1848 4800×1800 4 ≤400 3-80 56-330 22 970 5-9
2YZK1860 6000×1800 2 ≤400 3-100 65-586 18.5 970 5-9
3YZK1860 6000×1800 3 ≤400 3-100 65-586 22 970 5-9
4YZK1860 6000×1800 4 ≤400 3-100 65-586 30 980 5-9
2YZK2160 6000×2100 2 ≤400 3-100 81-720 22 980 5-9
3YZK2160 6000×2100 3 ≤400 3-100 81-720 30 970 5-9
4YZK2160 6000×2100 4 ≤400 3-100 81-720 30 980 5-9
2YZK2460 6000×2400 2 ≤400 3-150 100-810 22 970 5-9
3YZK2460 6000×2400 3 ≤400 3-150 100-810 30 980 5-9
4YZK2460 6000×2400 4 ≤400 3-150 150-850 37 980 5-9
2YZK2870 7000X2800 2 ≤400 5-100 120-680 22x2 750 8
3YZK2870 7000X2800 3 ≤400 5-100 180-720 22x2 750 8
2YZK3070 7000X3000 2 ≤400 5-100 200-700 37 750 8
3YZK3070 7000X3000 3 ≤400 5-100 230-800 45 750 8

4YZK1848、4YZK1860、4YZK2160、4YZK2460这四个型号是四层振动筛的配置,可参考对应参数。前面数字是2和3分别对应的是两层振动筛和三层振动筛的配置。
